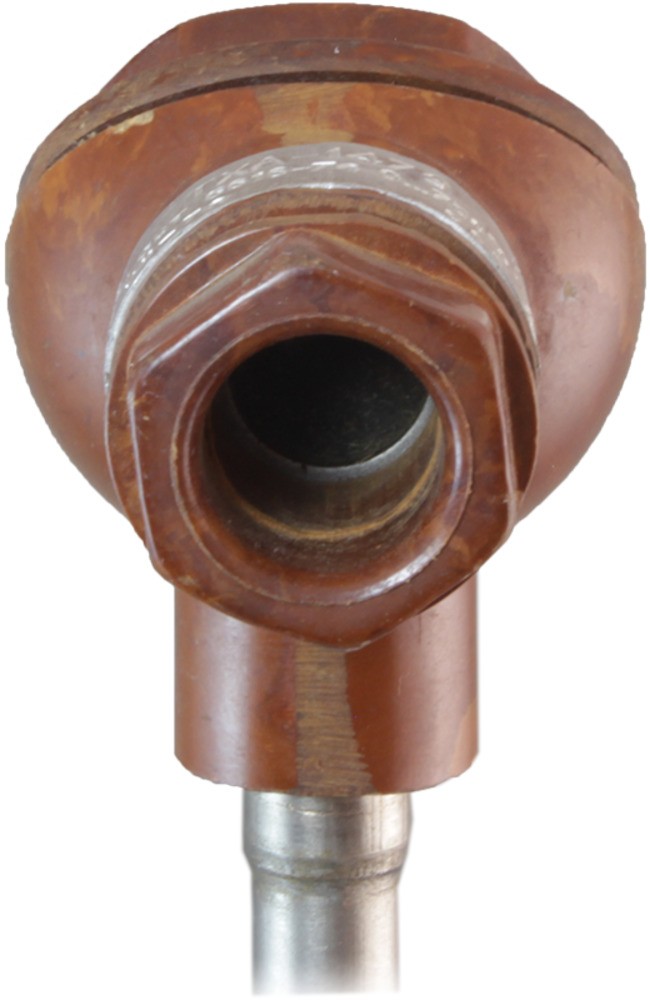

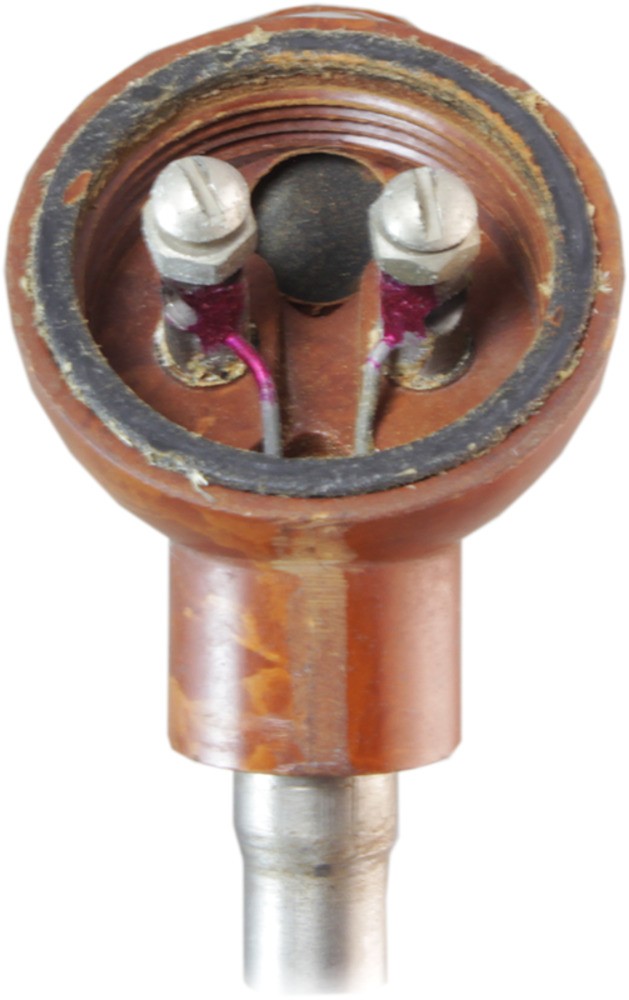

Термопара с коммутационной головкой ТХК-0179, ТХА-010179 и аналоги
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТХА-0179, ТХА-1479, ТХА-2088, ТХК-0179. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров.
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Для монтажа датчиков со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Особенности
- Большой диапазон измеряемых температур
- Возможность измерения высоких температур
- Способны выдерживать большие рабочие давления
Технические характеристики
| Параметр | Значение |
| Диапазон измеряемых температур | −40...+800°С |
| Номинальная статическая характеристика | ХА (К) |
| Длина монтажной части | 10 мм, 80 мм, 160 мм, 320 мм, 400 мм |
| Диаметр монтажной части | 10/8 мм |
| Тип спая | Неизолированный |
| Монтаж | Подпружиненный штуцер М20×1,5 |
Все модификации
| Артикул | Шильд | Градуировка | Диапазон измерения температуры, °С | Длина погружной части, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| N20733 | ТХА-0179 | ХА | -40...+800 | 400 | Снято с производства | 300 руб. |
| N20731 | ТХА-1479 | ХА | -40...+800 | 160 | Снято с производства | 300 руб. |
| N20732 | ТХА-1479 | ХА | -40...+800 | 320 | Снято с производства | 300 руб. |
| N20734 | ТХА-2088 | ХА | -40...+800 | 400 | Снято с производства | 300 руб. |
| N20728 | ТХК-0179 | ХК | -40...+600 | 10 | Со склада | 250 руб. |
| N20729 | ТХК-0179 | ХК | -40...+600 | 80 | Со склада | 300 руб. |
| N20730 | ТХК-0179 | ХК | -40...+600 | 160 | Снято с производства | 300 руб. |
